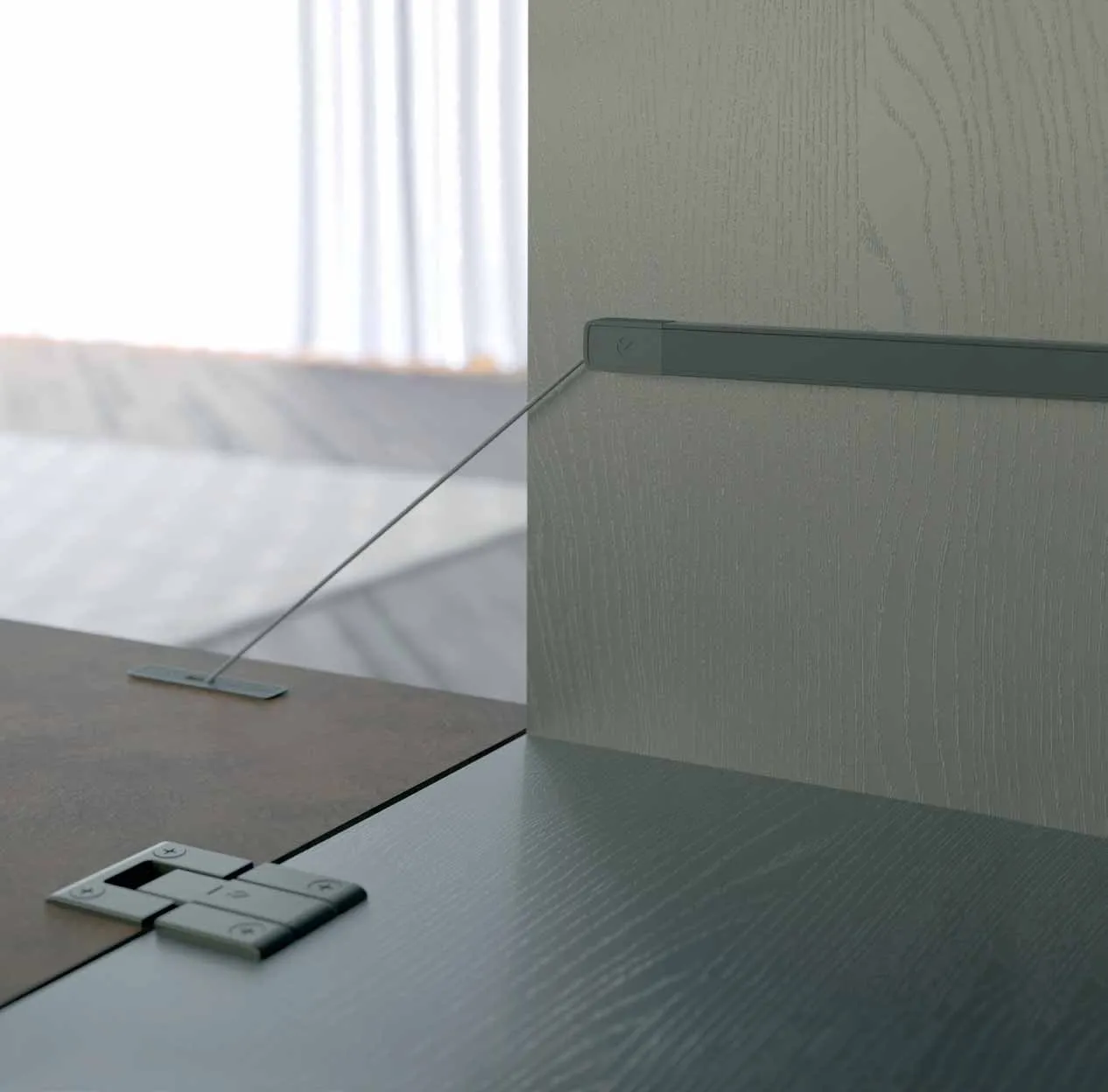

KIARO Klappenhalter einbauen: Seil, Mechanismus, Profil

1. 1

   Einbausituation prüfen

   Prüfen Sie vor dem Bohren die Rahmenbedingungen. Der Mechanismus sitzt hinter der Rückwand und braucht dort mindestens 15 mm Wandspalt. Im Korpus gilt: lichte Innenhöhe mindestens 120 mm. Die Klappe hängt an federlosen Klappenscharnieren; der Bohrplan im Datenblatt gilt für die zugehörigen KIMANA Klappenbänder (Artikel in der Einleitung), bei anderen federlosen Scharnieren die Maße vorab prüfen. Öffnet die Klappe weiter als 90°, belastet das die Scharniere. Grifflose Fronten brauchen zusätzlich einen Push-Öffner, zum Beispiel TIP-ON für Türen in der Langversion ohne Magnet (Artikel in der Einleitung).

2. 2

   Bohrungen nach Bohrplan setzen

   Bohren Sie nach dem Bohrplan im Hersteller-Datenblatt: die Durchgangsbohrung Ø 12 mm in der Rückwand für das Seil, die Bohrungen Ø 5 x 12 mm in der Seitenwand für die Profilbefestigung (bei Profillänge unter 140 mm entfallen sie) und die Frästasche für den Fronthalter in der Klappe. Bohren Sie die optionale Bohrung Ø 8 mm in der Rückwand gleich mit: Durch sie stellen Sie den Öffnungswinkel später bequem von innen ein, ohne an die Möbelrückseite zu müssen.

3. 3

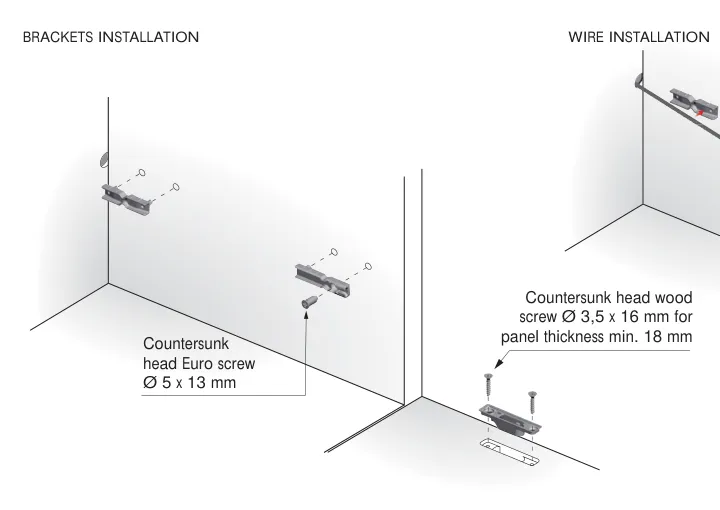

   Fronthalter in der Front befestigen

   Lassen Sie den Fronthalter in die Frästasche der Klappe ein und verschrauben Sie ihn: mit Euro-Schrauben Ø 5 x 13 mm oder mit Senkkopf-Holzschrauben Ø 3,5 x 16 mm (Frontstärke mindestens 18 mm). Als Zubehör gibt es alternativ das Aufschraub-Frontbefestigungs-Set ohne Fräsung (Artikel in der Einleitung).



4. 4

   Seil durch die Rückwand führen

   Führen Sie das Seil von hinten durch die Ø 12 mm Bohrung in der Rückwand nach vorn in den Korpus, bevor Sie den Mechanismus festschrauben. Das Seil ist ab Werk 600 mm lang; auf Maß gebracht wird es erst nach der Befestigung (Schritte 6 und 7).



5. 5

   Mechanismus hinter der Rückwand befestigen

   Der Mechanismus ist nicht seitengebunden, er passt rechts und links. Drei Befestigungswege: an Boden und Seitenwand mit Linsenkopfschrauben Ø 3,5 x 18 mm (Plattenstärke mindestens 15 mm), an der Rückwand mit denselben Schrauben (Rückwand mindestens 8 mm stark) oder an Boden und Seitenwand über die Zapfen in Bohrungen Ø 5 x 8 mm plus Sicherungsschraube.



6. 6

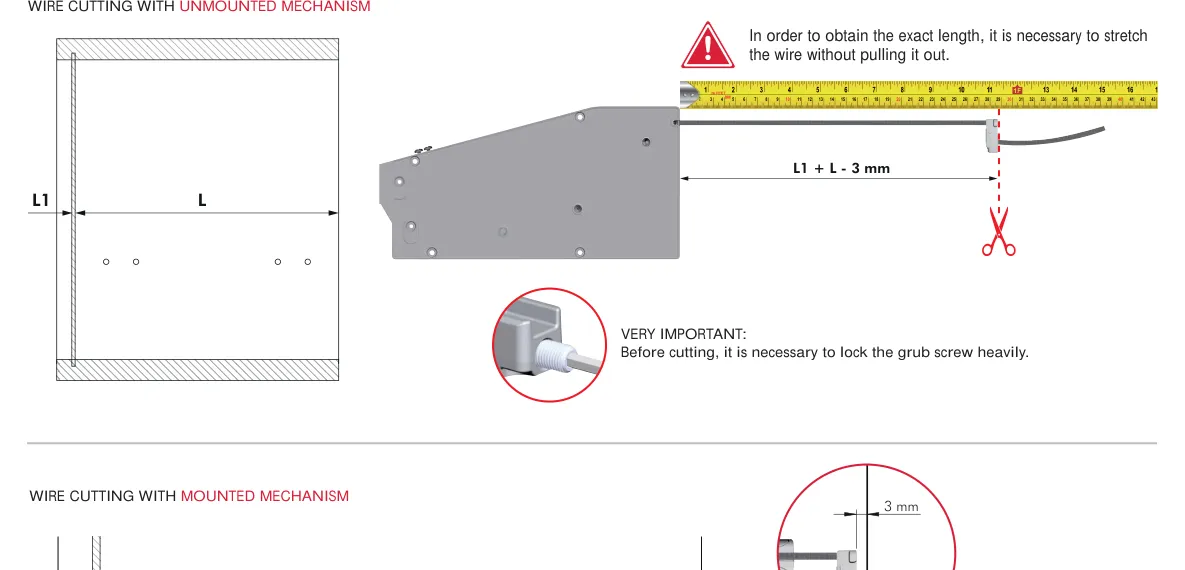

   Seillänge ermitteln

   Messen Sie die Strecke vom Seilaustritt bis zur Seilaufnahme am Fronthalter der geöffneten Klappe und ziehen Sie 3 mm ab. Straffen Sie das Seil zum Messen, ohne es aus dem Mechanismus herauszuziehen. Bei der aufgeschraubten Frontbefestigung (Zubehör) ziehen Sie 10 mm statt 3 mm ab.



7. 7

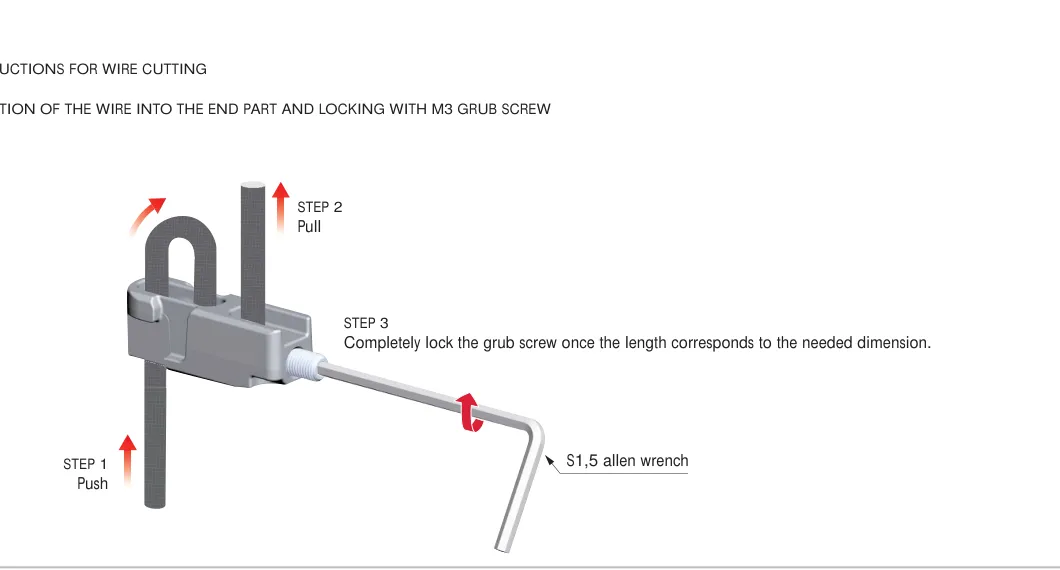

   Endstück montieren und Seil kürzen

   Schieben Sie das Seil durch das Endstück und ziehen Sie es zurück, bis es anliegt. Ziehen Sie die Madenschraube M3 mit dem Innensechskantschlüssel 1,5 mm kräftig an. Erst danach schneiden Sie das überstehende Seil ab: Das Datenblatt verlangt die fest angezogene Madenschraube ausdrücklich vor dem Schnitt.



8. 8

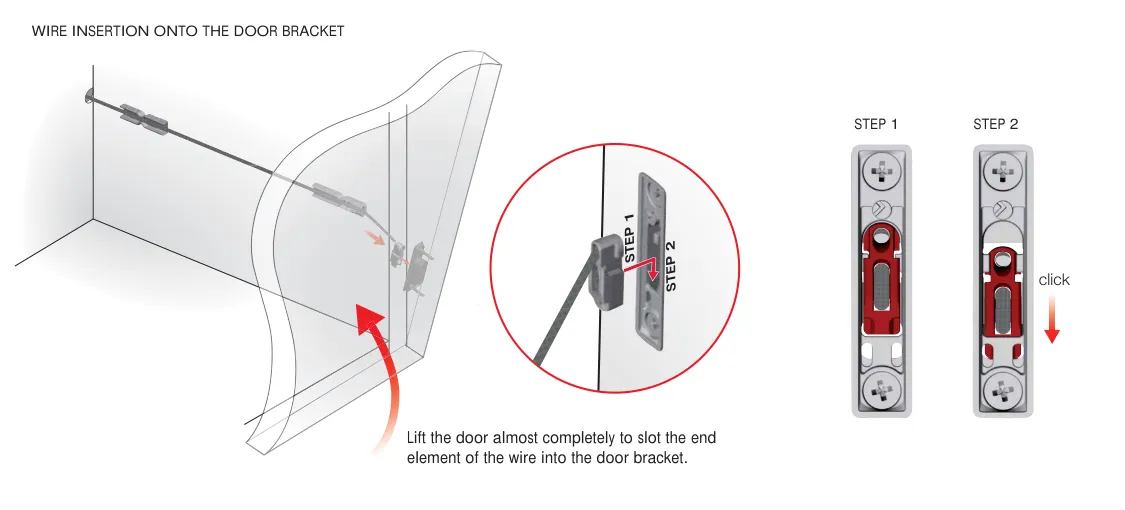

   Abdeckkappe aufsetzen, Seil einhängen

   Setzen Sie die Abdeckkappe auf den Fronthalter, bevor Sie die Klappe anheben. Heben Sie die Klappe dann fast ganz an und schieben Sie das Endstück in den Fronthalter, bis es hörbar einrastet.



9. 9

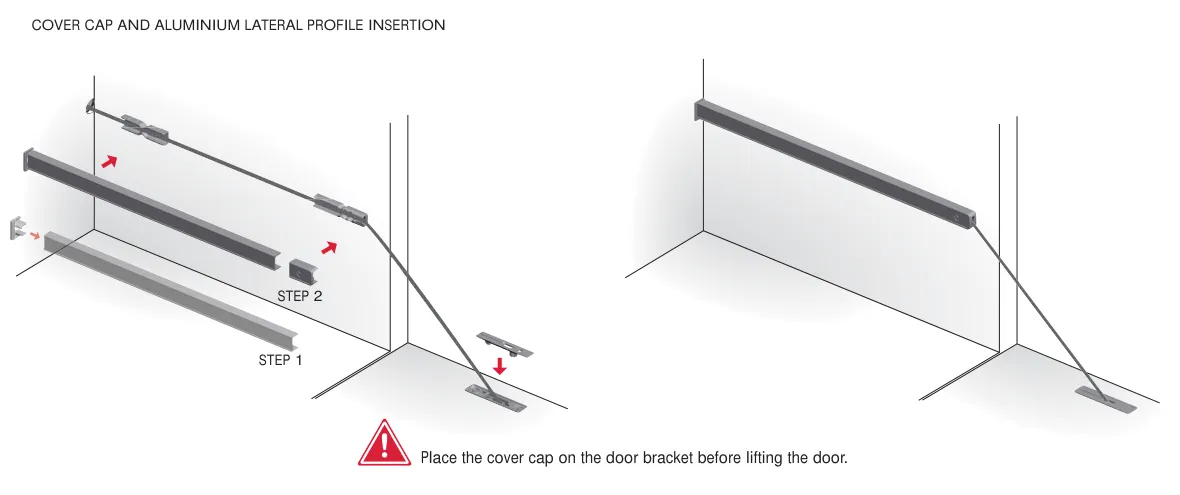

   Aluprofil ablängen und montieren

   Kürzen Sie das Aluprofil auf die Innentiefe des Korpus minus 45 mm (Profil ab Werk 550 mm lang). Setzen Sie das Profil über den Seilverlauf an der Seitenwand und danach die Abdeckkappen auf die Profilenden.



10. 10

    Bremskraft einstellen

    Schließen Sie die Klappe komplett und stellen Sie die Bremskraft über die Stellschrauben A und B ein. Vier Stufen stehen bereit, von Grundstellung bis A+B. Den genauen Ablauf zeigt die FAQ zur Bremskraft-Einstellung.

11. 11

    Öffnungswinkel prüfen

    Öffnen Sie die Klappe und prüfen Sie den Öffnungswinkel. Bei Bedarf verstellen Sie ihn mit einem PH2-Schraubendreher um -14° bis +3°. Den genauen Ablauf zeigt die FAQ zur Winkel-Einstellung.
