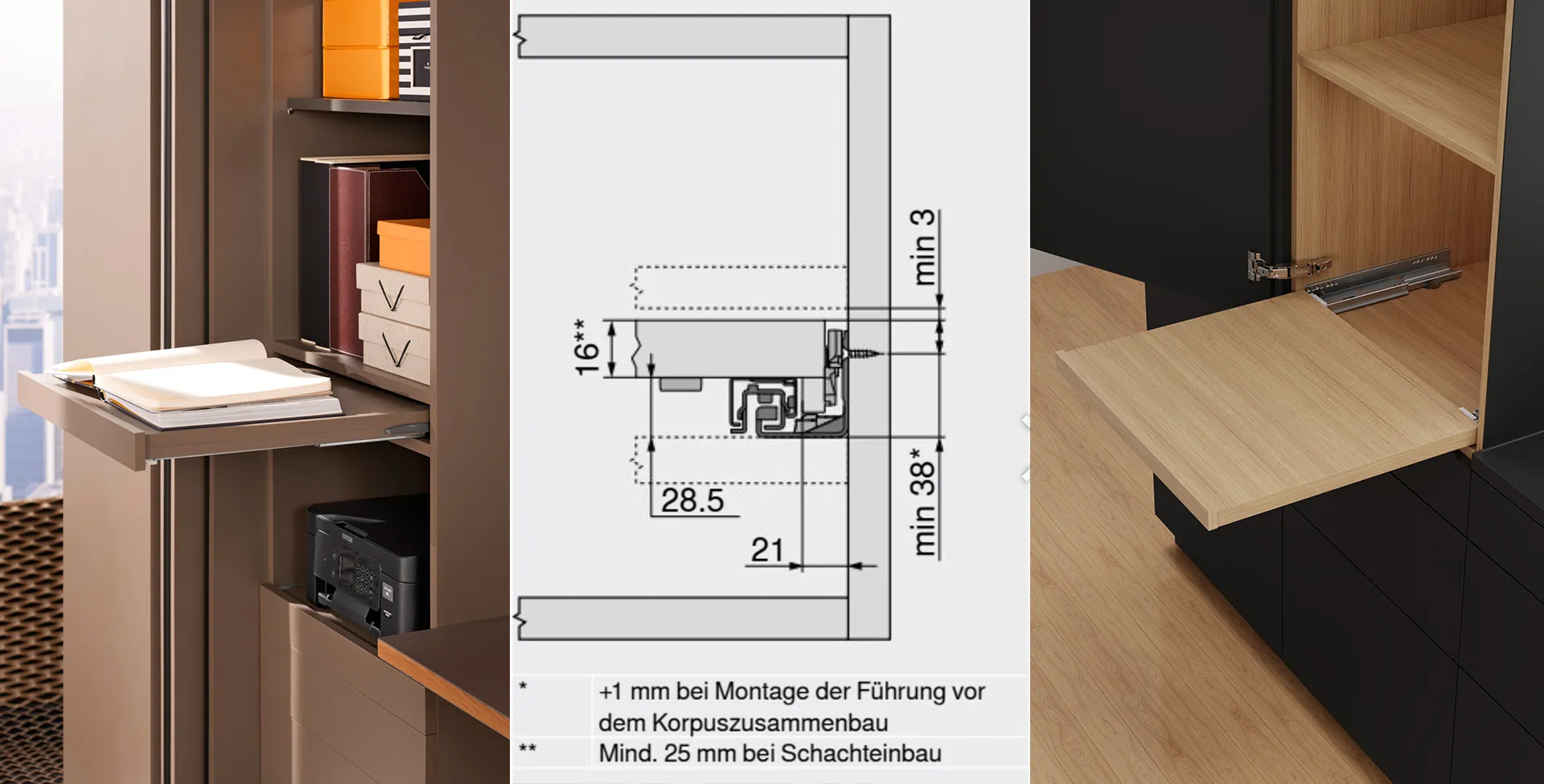

Ein Tablarauszug ist ein ausziehbarer Boden auf MOVENTO-Führungen: ein Tablar, das wie ein Schubkastenboden herausläuft, aber ohne klassische Schubkastenzarge. Für die Bauhöhe im Schrank zählen drei Dinge: die Führung mit 28,5 mm, die Stärke des Tablars und etwas Luft nach oben.
Standardfall ohne Schachteinbau#
Im Normalfall rechnen Sie die Führungshöhe bis Oberkante Tablarauflage, die Tablarstärke und die Luft nach oben zusammen: 28,5 + 16 + 3 = 47,5 mm. Das ist der Mindestwert.
Bei dieser knappen Höhe lässt sich die Neigungsverstellung allerdings nicht mehr sinnvoll betätigen. Soll sie nutzbar bleiben, kommen oben rund 4 mm dazu, also 7 mm statt 3 mm Luft: 28,5 + 16 + 7 = 51,5 mm.
Schachteinbau#
Beim Schachteinbau sitzt das Tablar in einer waagerechten Öffnung zwischen zwei festen Böden, also wie in einem flachen Fach. Die Führung ist dieselbe wie beim normalen Tablarauszug. Der Unterschied ist die optische Einbausituation: Man sieht das Tablar als Teil eines Fachs, und damit fällt das Fugenbild stärker ins Gewicht.
Grundsätzlich reichen für ein Tablar 16 mm Plattenstärke. Beim Schachteinbau plant Blum aber mit 25 mm, damit die Fuge zum oberen Boden gleichmäßig und sauber bleibt. Je dünner das Tablar, desto größer wirkt sonst der Spalt nach oben.
Mit Tablararretierung, bei der die Neigungsverstellung ohnehin blockiert ist: 28,5 + 25 + 3 = 56,5 mm lichte Höhe. Ohne Tablararretierung und mit nutzbarer Neigungsverstellung: 28,5 + 25 + 7 = 60,5 mm lichte Höhe.
Neigungsverstellung: warum oben Platz nötig ist#
Die Neigungsverstellung richtet das Tablar in der Neigung aus, vergleichbar mit dem Einstellen einer Schubkastenfront, nur auf das Kippen des Tablars bezogen. Hängt das Tablar vorne leicht oder steht es nicht in der Flucht, korrigieren Sie das darüber.
Die Verstellung braucht oben Bewegungsraum. Ist der Schacht zu knapp geplant, stößt die Verstelleinheit an oder lässt sich gar nicht erst betätigen. Genau deshalb werden aus 3 mm Luft dann 7 mm.
Tablararretierung: Arretierung oder Neigungsverstellung#
Die Tablararretierung hält das ausgezogene Tablar in Position, sodass es nicht von selbst zurückläuft. Das ist sinnvoll, wenn das Tablar als Arbeits- oder Abstellfläche dient.
Wichtig für die Planung: Mit Tablararretierung ist die Neigungsverstellung nicht nutzbar. Sie müssen sich also entscheiden. Wer die Arretierung möchte, plant mit dem knappen Zuschlag von 3 mm. Wer die Neigung später einstellen können möchte, plant ohne Arretierung und mit 7 mm mehr Höhe.
Überblick#
| Einbau | Tablar | Neigungsverstellung | Lichte Höhe |
|---|---|---|---|
| Standard | 16 mm | nicht nutzbar | 47,5 mm |
| Standard | 16 mm | nutzbar | 51,5 mm |
| Schacht | 25 mm | nicht nutzbar (z. B. mit Tablararretierung) | 56,5 mm |
| Schacht | 25 mm | nutzbar | 60,5 mm |
Genaue Planung#
Für die exakte Planung der eigenen Anwendung sind die Blum-E-Services die verlässliche Quelle, weil sich die Maße je nach Führung und Einbausituation unterscheiden. Die hier genannten Höhen-Werte stammen aus einer Auskunft des Blum-Supports im woodworker-Forum.
