Technische Details
- Kategorie
- Tandem Führungssystem
- Ausführung
- TANDEM plus TIP-ON Vollauszug (ohne Blumotion/Dämpfung)
- Besonderheit
- mit weichem Endanschlag beim Öffnen und mit mechanischer Öffffnungsunterstützung TIP-ON
- Bestellhinweis
- Optionale TIP-ON-Synchronisierungswelle für sicheres Auslösen auch bei breiten Fronten wird empfohlen.Zubehör muss extra bestellt werden.
- Einsatzbereich
- Holzschubkästen mit Plattenmaterial von 11 bis 16 mm Dicke
- Einstellmöglichkeit
- Höhe +3 mm an der Rastkupplung - Neigung der Blende an der Schubkastenschiene
- für Holzdicke
- 11-16 mm
- Korpusseitenstärke
- 16/19 mm
- lichte Korpustiefe
- 423 mm
- Lieferumfang
- 1 Paar Korpusschienen - 1 Paar Kupplungen
- Material
- Stahl - Kupplungen: Kunststoff / Zink
- Montage
- Korpusprofil zum Anschrauben - Korpusseite zum Aufschieben - Ein- und Aushängen mit Rastkupplung
- Nennlänge NL
- 420 mm
- Oberfläche/Farbe
- verzinkt - Kupplungen: orange
- Schubkastenlänge SL
- 410 mm
- Tragkraft
- dynamisch 30 kg
- verwendbar für
- grifflose Möbel - Holzschubkästen mit Plattenmaterial von 11 bis 16 mm Dicke

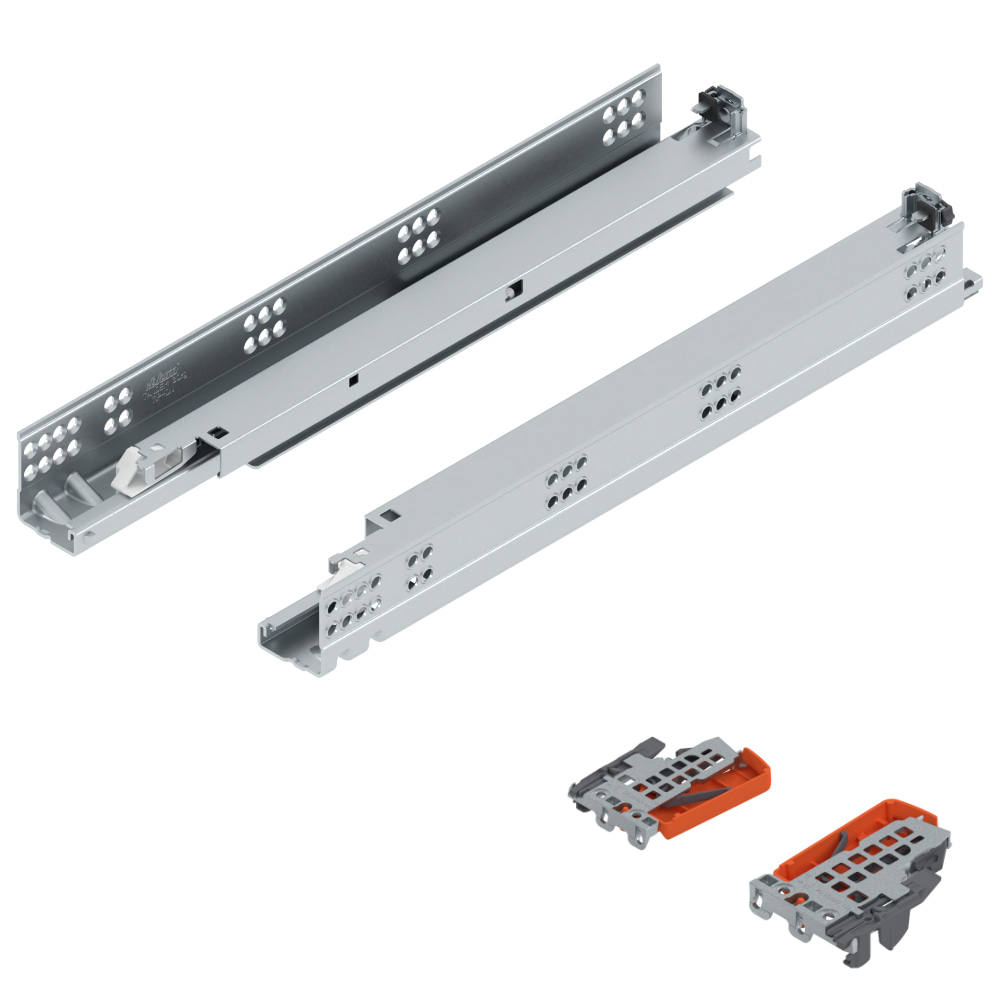

Vollauszug TANDEM mit integrierter TIP-ON Öffnungsunterstützung
Lieferumfang: 1 Paar Schubkastenführungen - 1 Paar Rastkupplungen (links/rechts)
Empfehlung: Für eine optimale Funktion und einen größeren Auslösebereich wird der generelle Einsatz einer Synchronisierung empfohlen (optionales Zubehör / bitte extra bestellen).
- Führung für Holzschubkästen mit Plattenmaterial von 11 bis 16 mm Dicke
- Verdeckter TANDEM-Vollauszug mit weichem Endanschlag beim Öffnen und integrierter TIP-ON, der mechanischen Öffnungsunterstützung
- Verschleißarme Kunststoffwalzen sorgen für einen schwebeleichten Lauf
- Werkzeuglose Höheneinstellung über Kupplung
- Werkzeuglose integrierte Front-Neigungseinstellung
- Toleranzausgleich seitlich und in der Tiefe
- TANDEM mit TIP-ON integriert
Mit der TANDEM-Kupplung gelingt das Ein- und Aushängen von Schubkästen im Handumdrehen. Eine integrierte Anhebesicherung verhindert das versehentliche Lösen. Dank Höheneinstellung lassen sich bis zu 3 mm Unterschied ausgleichen. Mit der Neigungseinstellung richten Sie die Front parallel zur Korpusvorderkante aus.
