Der Lamellendrehbeschlag ist ein verdecktes 360-Grad-Drehgelenk-Set für Holz-Lamellen, mit dem Sie einzelne Lamellen zwischen Decke und Boden frei drehbar montieren, ohne sichtbare Bandlaschen. Federmechanik zum Aushängen oben, Höhenverstellung 4 bis 20 mm unten. Wir führen das Set unter den Sonderscharnieren als gezielte Lösung für drehbare Raumteiler im Innenausbau.
Eine Lücke, die bisher unsauber gefüllt war: Wer drehbare Lamellen bauen wollte, hat sich entweder Pivot-Beschläge aus dem Türenbau geliehen (für leichte Lamellen oft überdimensioniert) oder Eigenkonstruktionen mit Möbelrohrlagern improvisiert. Beide Wege funktionieren, beide kosten Zeit und sehen selten unsichtbar aus.
Was es ist#

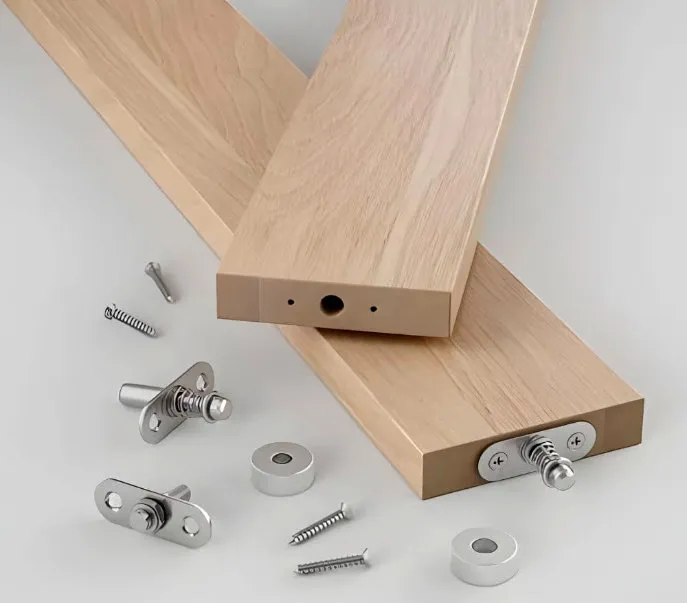

Ein Komplettset mit vier Hauptteilen plus Befestigungsmaterial.
Das Drehgelenk oben ist gefedert und wird in das obere Lamellenende geschraubt. Beim Einbau drücken Sie die Feder ein, hängen unten in die Buchse, lassen oben los, fertig. Eintauchhöhe der Feder zwischen 6 und 18 mm, je nach Justage.
Das Drehgelenk unten sitzt mit einem Bolzen in der unteren Buchse. Über die Stellschraube am Bolzen lässt sich der Luftspalt zwischen Lamelle und Boden zwischen 4 und 20 mm einstellen, auch nach dem Einbau.
Die zwei Einbohrbuchsen kommen in Decke und Boden. Beide brauchen eine 10 mm tiefe Fräsung mit Ø 25 mm. Die obere Buchse, im Datenblatt Drehblock genannt, fängt das Federgelenk auf. Die untere Buchse trägt das Unten-Gelenk und wird mit zwei Schrauben und zwei Dübeln im Boden verankert.
Material: Stahl bei den Beschlägen, Aluminium bei den Einbohrbuchsen, alles verzinkt oder silber. Beschlag-Maße 53 mm Länge, 18 mm Breite. Pro drehbarer Lamelle ein Set.
Was es kann#
360-Grad-Drehung in beide Richtungen. Anders als bei einem klassischen Türscharnier sitzt die Drehachse mittig im Lamellenende, nicht an der Seite. Die Lamelle dreht sich frei, ohne Anschlag, ohne Bandseite. Damit lassen sich offene Raumzonen schließen, Sichtachsen brechen oder ganze Lamellen-Wände in Bewegung bringen.
Verdeckte Montage. Die Beschläge sitzen in 10 mm tiefen Fräsungen im Holz. Wenn die Lamelle hängt, sehen Sie von außen nur die kleine Buchsenöffnung in Decke und Boden. Keine sichtbaren Bandlaschen, keine Konsolen, keine Schraubenköpfe. Aus mittlerem Raumabstand wirken die Lamellen, als ständen sie frei.
Federmechanik zum Aushängen. Lamelle nach oben gegen die Feder drücken, unten in die Buchse schwenken, loslassen, fertig. Aushängen geht in umgekehrter Reihenfolge. Damit sind die Lamellen bei Reinigung, Lagerung oder Umbau in der Werkstatt schnell raus.
Höhenverstellung 4 bis 20 mm. Wichtig bei nicht ganz ebenen Böden oder wenn nachträglich noch ein Bodenbelag drauf kommt und der Luftspalt nachgeregelt werden muss. Der Bereich von 16 mm zwischen kleinster und größter Höhe gibt genügend Reserve für Werkstatt-Toleranzen und Estrich-Schwankungen.
Lager statt einfacher Drehzapfen. Im Datenblatt nennt der Hersteller Zapfenbänder mit Lager. Das ist ein Pluspunkt für Anwendungen, in denen die Lamelle häufig bewegt wird, etwa im Ladenbau oder im Messebau. Ein blanker Stahlzapfen in einer Holzbohrung hat dort keine Lebensdauer, ein Lager schon.
Für wen es passt#
Drei klare Anwendungsfälle.
Wohnbereich, offener Grundriss. Wer in einem Loft oder einer offenen Wohnküche eine flexible Trennung braucht, zwischen Ess- und Wohnbereich, oder zwischen Schlafraum und Ankleide, ist hier richtig. Lamellen sind die ruhige Lösung: sie tragen, lassen Licht durch, und werden bei Bedarf zur Wand. Im Vergleich zu Vorhängen oder Schiebewänden bleibt der Eindruck mehr nach Holz und Schreinerarbeit.
Büro und Coworking. In Großräumen braucht es mobile, halboffene Trennungen, um Akustik zu brechen, ohne den Raum zuzubauen. Lamellenwände leisten das, vor allem wenn einzelne Lamellen drehbar sind, weil das die Akustik je nach Stellung verändert. Eine Reihe gedrehter Lamellen wirft Schall weg, eine ausgerichtete Reihe lässt ihn durch.
Ladenbau und Messebau. Drehbare Lamellen dienen gern als Display-Wand, mit unterschiedlicher Bedruckung oder Bestückung vorne und hinten. Bei häufiger Bewegung empfehlen sich die hier verbauten Lager statt einfacher Drehzapfen. Bei Messen kommt der Vorteil der Federmechanik dazu: Lamellen einhängen am Aufbautag, aushängen am Abbautag, ohne Schrauben aus Decke oder Boden zu drehen.
Für wen es nicht passt#
Schwere Volltüren. Das Datenblatt nennt keine Tragkraft, und die Bauform spricht klar für Lamellen, nicht für mannshohe massive Türen. Wer eine drehbare Tür ohne Bandseite bauen will, sollte zu echten Pivot-Türbeschlägen greifen, die auf Türgewicht und Türformat ausgelegt sind. Wenn die Lamelle eher wie eine Tür wirkt, also breit, hoch und schwer, wird das obere Federgelenk zur Schwachstelle.
Lamellen unter 22 mm Stärke. Die 10 mm tiefe Buchsenfräsung plus die Drehgelenk-Aufnahme brauchen Holz drumherum. Unter 22 mm wird das fragil. Bei dünneren Lamellen lieber das Format ändern oder eine andere Lagerung suchen.
Boden ohne festen Aufbau. Die untere Buchse muss in einen tragfähigen Boden, mit zwei Dübeln und zwei Schrauben verankert. In schwimmend verlegten Böden ohne Fixierung am Estrich ist das nichts. Lieber direkt im Estrich oder in einer fest verschraubten Bodenplatte.
Einordnung im Sortiment#
Im Shop läuft der Beschlag in der Kategorie Sonderscharniere unter den Topfscharnieren. Dort ist er der einzige Pivot-Beschlag für Lamellen-Raumteiler. Klassische Topfscharniere, Klappenhalter und Möbelscharniere bleiben davon unberührt.
Im breiteren Sortiment-Bild fügt sich das Set in die Linie Beschläge für Innenausbau-Sonderfälle. Sachen, die Schreiner brauchen, aber nicht bei jedem zweiten Auftrag, und die deshalb beim Großhandel oft schwer auffindbar sind. Wir konzentrieren genau diese Lücken-Artikel und liefern sie als komplette Sets, damit am Tag des Einbaus nichts fehlt. In dieselbe Linie gehören auch Klappenhalter mit Sonderfunktionen, Push-to-open für grifflose Türen und einzelne Spezialscharniere für Glas oder Metall.
Empfehlung#
Wer drehbare Lamellen in Holz plant und auf eine saubere, unsichtbare Lösung Wert legt, hat mit diesem Set einen direkten Weg. Das Komplettset spart das Zusammensuchen von Einzelteilen, die Federmechanik macht den Einbau und spätere Wartung einfach, die Höhenverstellung bügelt Boden-Toleranzen aus.
Vor dem Einbau zwei Dinge prüfen. Erstens: passt die Lamelle, also mindestens 22 mm dick und mit der gewünschten Lamellenhöhe so, dass das obere Federgelenk noch im Bereich von 6 bis 18 mm Eintauchhöhe liegt. Zweitens: passt der Boden, also fest genug für die Verschraubung der unteren Buchse mit Dübel.
Pro Lamelle ein Set bestellen. Bei Wand-Lamellen mit fünf, sechs oder mehr drehbaren Elementen lohnt es sich, gleich ein Set in Reserve zu nehmen, weil die Federmechanik bei häufigem Aushängen Verschleißteil bleibt.
Eine Bestellinformation als PDF mit Maßzeichnung liegt am Artikel im Shop, drei Seiten kompakt: Set-Übersicht, Montage-Schritte, Maßdetails. Wer in der Werkstatt arbeitet und schnell die Bohrtiefe oder den Buchsendurchmesser nachschauen will, druckt sich Seite drei aus und legt sie auf die Maschine.
