Wie montiere ich Blum-Beschläge mit EXPANDO T richtig?

Q: Wie montiere ich Blum-Beschläge mit EXPANDO T richtig?

EXPANDO T montieren Sie in zwei Schritten: Bohrungen mit Ø 10 mm und mindestens 6 mm Tiefe an den vorgegebenen Positionen setzen, dann den Beschlag einsetzen und die Schrauben mit dem materialgerechten Drehmoment satt anziehen. Die Mindestwerte reichen von 1,5 Nm bei Spanplatte und MDF bis 3 Nm bei Naturstein, Kunststein und Keramikplatten.

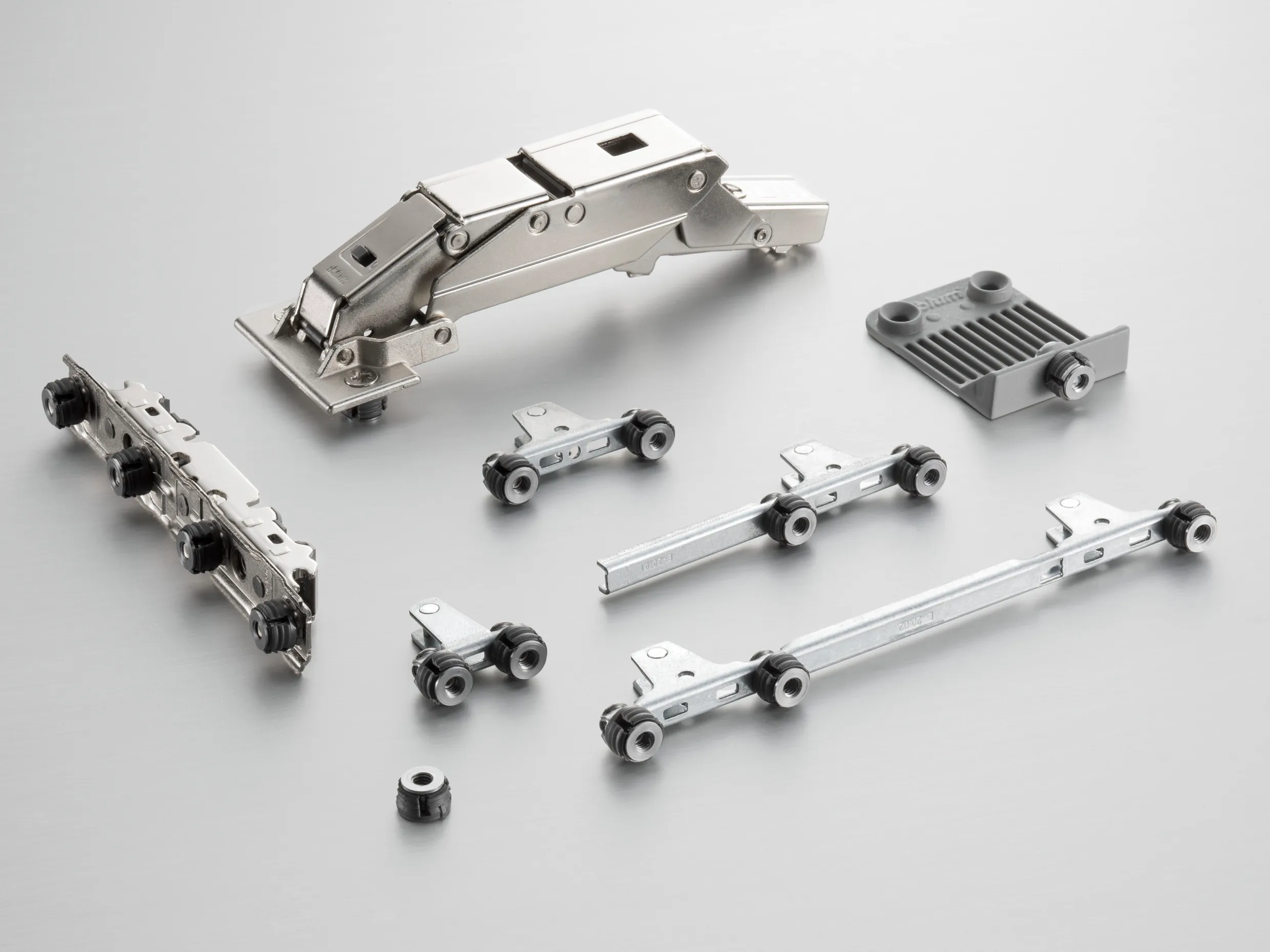

EXPANDO T ist Blums werkzeugloses Befestigungssystem für dünne Möbelfronten. Es funktioniert für Klappen, Türen und Auszüge und ist für eine Reihe von Materialien freigegeben, von Spanplatte und MDF über HPL und Mineralwerkstoffe bis zu Naturstein, Kunststein und Keramikplatten.

Bohrungen vorbereiten#

Bohren Sie an den vom Beschlag-Bohrbild vorgegebenen Positionen Löcher mit einem Durchmesser von 10 mm und einer Mindesttiefe von 6 mm. Die Anzahl der Bohrungen hängt vom jeweiligen Beschlag ab. Beim CLIP top BLUMOTION Scharnier für dünne Türen sitzen die EXPANDO-T-Bohrungen im 32-mm-Achsabstand des Blum-Bohrbilds.

Schematisches EXPANDO-T-Bohrbild: zwei Bohrungen im Achsabstand 32 mm, Durchmesser 10 mm, Tiefe 6 mm — Bohrmaße für EXPANDO T: Ø 10 mm, mindestens 6 mm Tiefe, 32 mm Achsabstand am Beispiel CLIP top BLUMOTION.

Beschlag einsetzen und Drehmoment einhalten#

Setzen Sie den Beschlag in die Bohrungen und ziehen Sie die Schrauben satt an. Das nötige Mindestanzugsmoment hängt vom Material ab:

Material	Mindestanzugsmoment
Spanplatte (Querzugfestigkeit > 0,4 N/mm²)	1,5 Nm
MDF (Querzugfestigkeit > 0,6 N/mm²)	1,5 Nm
HDF	2 Nm
HPL	2 Nm
Mineralwerkstoffe	2 Nm
Naturstein Granit Nero Assoluto	3 Nm
Kunststein Quarzkomposit	3 Nm
Keramikplatten	3 Nm

Quelle: Blum-Verarbeitungsempfehlung für EXPANDO T.

Praxis-Hinweis#

Faustregel: Je härter das Material, desto höher das Anzugsmoment. Bei den ersten Montagen lohnt sich ein handelsüblicher Drehmomentschraubendreher zur Kontrolle. Vor der Serie ist ein Anschlagversuch sinnvoll, um die Kombination aus EXPANDO T und Material in der eigenen Werkstatt zu prüfen.

Worauf Blum keine Freigabe gibt#

Für Materialien, die nicht in der Verarbeitungsempfehlung stehen, oder in Kombination mit Beschlägen anderer Hersteller gibt Blum für EXPANDO T keine Freigabe. Wer auf der sicheren Seite bleiben will, hält sich an die geprüften Materialien und die genannten Anzugsmomente.
