Eine Hochklappe schwenkt beim Öffnen mit der Frontoberkante über den Korpus hinaus. Sitzt darüber eine Kranzleiste, eine Wange oder die Decke, muss der Platzbedarf vor der Bestellung geklärt sein. Dafür brauchen Sie drei Maße: die Fronthöhe (FH), die Frontdicke (D) und den freien Abstand nach oben. Kragt eine Kranzleiste über die Front vor, kommt als viertes Maß ihre Auskragung X dazu. Die kritische Stelle ist die vordere Unterkante der Leiste: An ihr muss die aufschwenkende Front vorbei, unabhängig davon, wie viel Platz nach oben da ist. Blum begrenzt die zulässige Auskragung deshalb je nach Frontdicke (D/X-Tabelle), und der Rechner prüft diese Ecke bei jedem Öffnungswinkel mit.

Bei den aktuellen Serien AVENTOS HK top und HF top ist die Öffnungswinkel-Begrenzung bereits im Beschlag integriert, beim HK top über alle vier Kraftspeicher-Varianten hinweg. Nur beim AVENTOS HK-S wählen Sie den Öffnungswinkel über einen separaten Begrenzer.

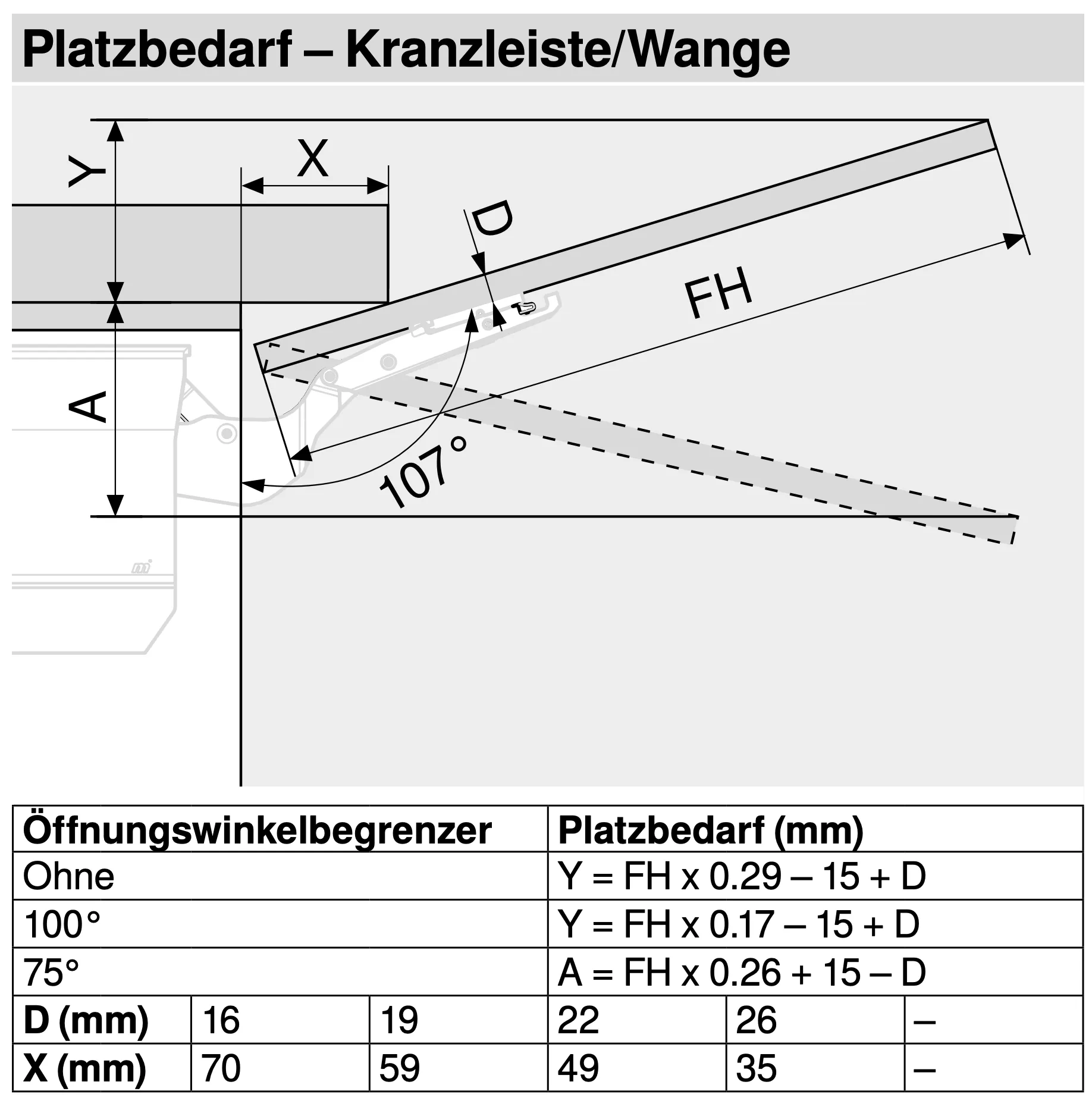

Blum-Zeichnung Platzbedarf Kranzleiste/Wange am AVENTOS HK-S: Maße Y, X, A, D und FH an der geöffneten Klappe
So misst Blum: FH = Fronthöhe, D = Frontdicke, Y = benötigter Platz nach oben, X = Maß zur Kranzleiste, A = Maß beim 75-Grad-Begrenzer. Ohne Begrenzer öffnet der HK-S 107 Grad.

Für den HK-S gibt Blum diese Platzbedarfe nach oben an (Tabelle Kranzleiste/Wange): Ohne Begrenzer öffnet die Klappe 107 Grad und braucht Y = FH x 0,29 minus 15 plus D. Mit dem Öffnungswinkelbegrenzer 100 Grad (20K7A41) sinkt der Bedarf auf Y = FH x 0,17 minus 15 plus D. Beispiel bei 400 mm Fronthöhe und 19 mm Frontdicke: 120 mm ohne Begrenzer, 72 mm mit dem 100er. Reicht auch das nicht, begrenzt der Öffnungswinkelbegrenzer 75 Grad (20K7A11) weiter; für ihn rechnet Blum mit dem Maß A = FH x 0,26 plus 15 minus D und einer D/X-Tabelle zur Kranzleiste (etwa X = 59 mm bei 19 mm Frontdicke).

Rechnen müssen Sie das nicht von Hand:

HK-S Platzbedarf nach oben berechnen

Fronthöhe, Frontdicke und den freien Platz über der Korpusoberkante eingeben; der freie Platz wird bis zur Unterkante von Decke, Wange oder Kranzleiste gemessen. Kragt eine Kranzleiste oder Wange über die Front vor, tragen Sie zusätzlich ihre Auskragung X ein (siehe Zeichnung). Der Rechner sagt, ob der volle Öffnungswinkel passt oder welcher Öffnungswinkelbegrenzer nötig ist. Die Formeln gelten für Plattenfronten.

Das Frontgewicht und den passenden Kraftspeicher klären Sie unabhängig davon mit dem Frontgewicht-Rechner im AVENTOS-Vergleich.
