- Kategorie
- Zubehör Domus Line
- Belastbarkeit
- 150W bei LED-Leuchten - max. 250W bei Halogen-Leuchten
- Besonderheit
- Infrarotsensor - automatische Abschaltung nach vorbestimmter Zeit
- Bohrdurchmesser
- 20 mm
- Durchmesser
- Sensor Ø 24.5 mm
- Einbautiefe
- 13.5 mm
- Einsatzbereich
- automatische Lichtsteuerung z.B. im begehbarem Schrank etc.
- Einstellmöglichkeit
- Verzögerungszeit für Abschaltung von min. 10 Sekunden bis max. 3 Minuten
- Farbe
- weiß
- Hinweis
- Es sind die verschiedenen Anschlusswerte zu berücksichtigen.
- Höhe
- Sensor: 5 mm - gesamt: 18.5 mm
- Leistung
- max. 250 Watt (abhängig vom Luchtentyp)
- Lieferumfang
- Sensor mit 2 m Kabel - 1.5 m Kabel + Stecker - IFR mit 500 mm Zuleitung
- Maße
- IFR Modul L 78 x B 35.5 x H 18.5 mm
- Montage
- Einbau (Deckeneinbau)
- verwendbar für
- 220-240 Volt Leuchten mit und ohne Vorschaltgeräte (LED- / Leuchtstoff- / Halogen-Lampen)
IFR V09 Schaltermodul mit Infrarot-Bewegungsmelder (Erfassungsbereich 80°)
Erkennt der Sensor eine Bewegung, wird die Steckdose eingeschaltet. Der Stromkreislauf wird automatisch nach einer vorbestimmten Zeit – einstellbar von min. 10 Sekunden bis max. 3 Minuten – unterbrochen.
Die Ein- und Abschaltung der an IFR V09 angeschlossenen Leuchten erfolgt durch die Ermittlung der Temperaturänderung und der Bewegung in seinem Wirkungsbereich. Das System bleibt für die ganze eingestellte Zeit in Funktion. Wenn nach Ablauf dieser Zeit keine anderen Bewegungen ermittelt werden, schaltet er sich automatisch ab.
Lieferumfang / Kabellängen:
- Infrarotsensor Zuleitung 2000 mm
- Primärzuleitung 1500 mm mit Euroflachstecker
- IFR Modul Sekundärleitung 500 mm mit Euroflachkupplung
An dieses Schaltermodul können 220-240 Volt Leuchten mit und ohne Vorschaltgeräte angeschlossen werden. Hierbei müssen jedoch die verschiedenen Anschlusswerte berücksichtigt werden. Beispielsweise bei Konverter für Halogenleuchten gilt eine maximale Belastung von 250 VA.
Belastbarkeit /Schaltleistung
LED-Konverter: 150VA
Elektronischer Trafo: 250VA
Halogenbeleuchtung: 250VA
Elektronische Geräte: 150VA
Magnetische Geräte: 100VA
Funktionsweise IFR V09

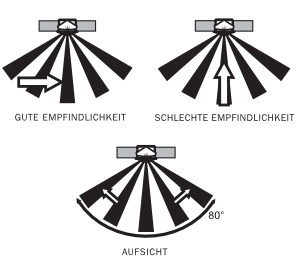

Der PIR-Sensor (Passive-Infrarotsensor) von IFR V09 erfasst Bewegungen, in Kombination mit Temperaturänderungen, innerhalb eines asymmetrischen Kegels mit einem Öffnungswinkel von etwa 80°.
Die Empfindlichkeit des Sensors auf Veränderungen ist höher, wenn die Bewegung seitlich erfolgt und geringer, wenn die Bewegung frontal stattfindet.
