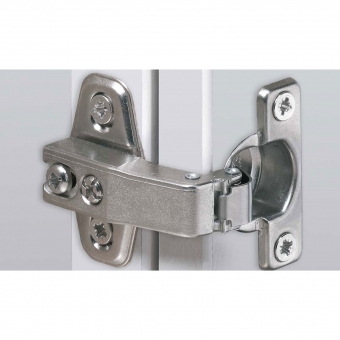

Topfscharnier 26 mm Bohrloch 95° innenliegend

Art.Nr.: 81170710
Hersteller: Hettich
sofort lieferbar (2-3 Werktage)   (43 x am Lager, kurzfristig nachlieferbar)
8,00 € inkl. MwSt., zzgl. Versandkosten.
(8,00 €/Stück)
Für Merkzettel bitte einloggen.

26mm Stollenscharnier Bohrdurchmesser, Schraubmontage - inkl. Montageplatte, Mepla Ersatz Scharnier.


Perfekt 5224 W90 mit 26 mm Topf-Bohrung, Stollenscharnier für 95° Öffnungswinkel / innenliegend
Das Automatik-Scharnier mit 26 mm Ø Bohrloch und Aufschiebetechnik ist für kleinere Schränke mit vorgesetztem Stollen und einliegenden Türen mit Aufstelleffekt geeignet. Die mitgelieferte Anschraub-Kreuzmontageplatte ermöglicht eine Höhenverstellung ± 1,5 mm.

Lieferumfang: 1 x Stollenscharnier inkl. Anschraub-Kreuzmontageplatte

• Automatik-Scharnier mit Aufschiebetechnik und kurzem Seitenteil
• Einsetzbar für kleinere Schränke mit vorgesetztem Stollen sowie leichten Türen bzw. Klappen
• Für einliegende Türen mit Aufstelleffekt
• Topfdurchmesser 26 mm
• Topf-Ausführung: T42
• Anschlagart: einliegend
• Qualitätseinstufungen nach EN 15570, Level 2
• Türdicke min. 15 mm
• Für Öffnungswinkel 95°
• Für Winkel 90° zwischen Seite und Stollen
• Mit Schließautomatik (Feder)
• Höhenverstellung ± 1,5 mm über Montageplatte
• Inklusive Anschraub-Kreuzmontageplatte mit Langlöchern ø 4,2 mm, Distanz 0 mm (zur Verwendung mit Senkkopfholzschrauben ø 3,5 x 16 mm; nicht im Lieferumfang enthalten)
• Scharnier/Montageplatte: Stahl vernickelt

Montage / Einstellung:

Der Topf wie auch Montageplatte werden am Möbelkorpus angeschraubt. Eine problemlose Montage garantiert die Aufschiebetechnik.
Ein gutes Fugenbild wird durch die ± 1,5 mm Höhenverstellung durch die mitgelieferte Montageplatte sowie die 2-3,5 mm Horizontalverstellung am Bandarm erreicht.

Vorteile:
• inklusive Anschraub-Kreuzmontageplatte
• einfache Anschraubmontage und Aufschiebetechnik
• nachträgliche Höhenjustierung dank Montageplatte sowie Horizontalverstellung von 2 bis 3,5 mm über den Bandarm

Auch als Mepla Ersatz geeignet: die Scharniere Der Marke Mepla Alfit sind nicht mehr erhältlich, doch mit diesem Stollenscharnier haben Sie eine hochwertige Alternative zur Hand.

Weitere Infos unter: Download/Filme

Technische Details:
Topfscharnier 26 mm Bohrloch 95° innenliegend
Bohrdurchmesser 26 mm
Höhenverstellung ± 1.5 mm mit Schraube
Anschlag einliegend
Topfbefestigung zum Schrauben
Öffnungswinkel 95°
Hinweis Montageplatte ist im Lieferumfang enthalten
Ausführung mit Schließautomatik (Feder)
Werkstoff Stahl
Oberfläche vernickelt
Montage zum Anschrauben am Korpus
Einstellmöglichkeit Höhenverstellung über Anschraub-Kreuzmontageplatte
Einsatzbereich für innenliegende Stollenanwendungen mit vorgesetztem Stollen / kleine Schränke mit leichten Türen bzw. Klappen
Besonderheit Bandarm mit Aufschiebetechnik
Lieferumfang 1x Topfscharnier 26 mm inkl. Montageplatte (ohne Schrauben)
