Artikeldetails

T55.1089ZR TIP-ON für TANDEM Synchronisierung KB bis 1400 mm

Art.Nr.: 89451762
Blum Hersteller: Blum
sofort lieferbar (2-3 Werktage)   (8 x am Lager, kurzfristig nachlieferbar)
16,50 € inkl. MwSt., zzgl. Versandkosten.
(16,50 €/Set)
Für Merkzettel bitte einloggen.

Tip-On für Tandem, Rundwelle 1089 mm für Korpusbreite 1200 mm bis max. 1400 mm - inkl. Ritzel - Blum T55.1089ZR


T55.1089ZR TIP-ON für TANDEM Synchronisierung für maximale Korpusbreite 1400 mm

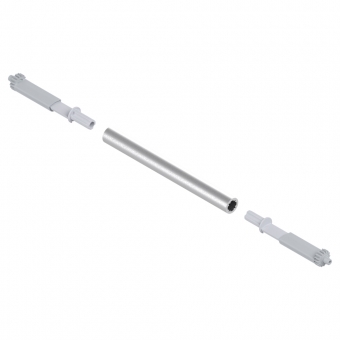

Lieferumfang: 1 Rundwelle L 1089 mm, 2 Ritzel

Technische Details:
Ausführung: mit vormontierten Ritzeln
Material: Aluminium
Korpusbreite KB: 1400 mm
Länge: 1089 mm / zum Ablängen
Zuschnitt: Lichte (innere) Korpusweite LW - 277 mm
Durchmesser: Rohr mit Aussendurchmesser 10,95 mm
Einsatzbereich: Die Synchrowelle / Ritzel werden mit den bestehenden TIP-ON Sets (T55.7150S / T55.9150S / T55.1150S) kombiniert.

Auf Grund der runden Synchronisierungswelle müssen folgende Maße beim Schubkasten berücksichtigt werden:

In Kombination mit TANDEM plus 560H / 566H (Vollauszug)
Nischentiefe der Rückwand: 12 bis 15 mm -> keine Einschränkungen!

In Kombination mit TANDEM (Teilauszug)
Nischentiefe der Rückwand: maximal 9 mm!













Technische Details:
T55.1089ZR TIP-ON für TANDEM Synchronisierung KB bis 1400 mm
Zuschnitt Lichte Korpusweite LW - 277 mm
Hinweis mit TANDEM Vollauszug - Nischentiefe Rückwand 12-15 mm -> keine Einschränkungen / mit TANDEM Teilauszug - Nischentiefe Rückwand max. 9 mm
Durchmesser Rohr mit Außendurchmesser 10.95 mm
Material Aluminium
Korpusbreite KB speziell für KB über 1200 bis 1400 mm
Ausführung mit vormontierten Ritzeln
Länge 1089 mm / ablängbar
Einsatzbereich für TANDEM Seitenstabilisierung - Synchrowelle / Ritzel werden mit den bestehenden TIP-ON Sets kombiniert
Lieferumfang 1 Rundwelle und 2 Ritzel
