Laufwagen mit Kunststoff-Kugelpaket Accuride DP0115-CASSRC Wagen + Kunststoffkugeln

Artikelnummer: 86229637

Laufwagen Accuride DP0115RC, aus Kunststoff - mit Kunststoffkugeln (fettfrei - ruhiger Lauf) - L 111 / B 35 / H 8 mm - Laufwagen müssen direkt von der Schutzverpackung in die Laufschiene geschoben werden - Gewicht gleichmäßig über Wagen verteilen

Technische Details
Kategorie
Linearführung
Hinweis
Die Laufwagen müssen direkt von der Schutzverpackung in die Laufschiene geschoben werden. Nicht empfohlen für Anwendungen mit hohem Drehmoment.
Lieferumfang
1 Kugelumlaufwagen
Maße
L 111 / B 35 / H 8 mm
Material
Laufwagen und Kugeln aus Kunststoff
Tragkraft
bis 120 kg - Gewicht gleichmäßig über Wagen verteilen.

Accuride DA0115RC Linearführung mit Kugelumlaufwagen

Schienen aus Aluminium
Kugelumlaufwagen aus Kunststoff mit:
- Edelstahl-Kugeln oder
- Kunststoff-Kugeln (fettfrei - ruhiger Lauf)
Lastwert bis zu 120 kg
Korrosionsbeständig
Schmutz- und staubbeständig

Jeweils 1 Stück:
- Linearführung L 1200 / B 40 / H 10 mm
- Linearführung L 2400 / B 40 / H 10 mm*
* (Lieferung nur innerhalb Deutschlands / zzgl. Versandaufschlag)

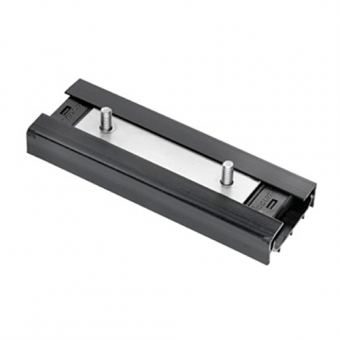

- Endanschlag inkl. 2 Schrauben L 26 / B 10 / H 6 mm
- Laufwagen mit Edelstahl-Kugelpaket L 111 / B 35 / H 8 mm
- Laufwagen mit Kunststoff-Kugelpaket L 111 / B 35 / H 8 mm

Wichtiger Hinweis: Die Laufwagen müssen direkt von der Schutzverpackung in die Laufschiene geschoben werden.
Gewicht gleichmäßig über den / die Wagen verteilen.
Nicht empfohlen für Anwendungen mit hohem Drehmoment.

DA0115RC besitzt Kugelumlaufwagen und ist somit ideal für die Flachmontage geeignet (die genauen Lastwerte entnehmen Sie bitte dem Datenblatt).

Montage:
- Schienen auf gewünschte Länge zuschneiden und Bohrungen Ø 4,2 mm vornehmen.
- Empfohlene Befestigung: 4 mm-Senkkopf-Holzschrauben / M4 Senkkopfschraube
- Schiene, wie angegeben, auf fester, ebener Oberfläche anbringen.
- Beim Einschieben der Kassette in die Schiene vorsichtig vorgehen.
- Unendliche Schienenlängen möglich. Schienenenden aneinander fügen und mithilfe der Mittellinien ausrichten

Film Accuride Linearführung mit Kugelumlaufwagen

Weitere Infos (Accuride Datenblatt) und Montagevideo unter: Download/Filme
